【修理事例】バックカメラが映らない原因は断線でした

トヨタ スペイド（NSP141）× 純正ナビ NSCP-W64

本日は、バックカメラ不良の修理対応を行いました。
症状としては「たまに映るが、ほぼ映らない」という典型的なトラブルです。

■ 車両情報

• 車両：トヨタ スペイド NSP141（平成29年式）
• ナビ：トヨタ純正オプションナビ NSCP-W64

■ 症状

• バック時にカメラ映像が表示されない
• 稀に映ることがある（接触不良系の挙動）

この時点で、カメラ本体 or 配線系トラブルを疑う状態です。

■ 診断内容（サービスモード）

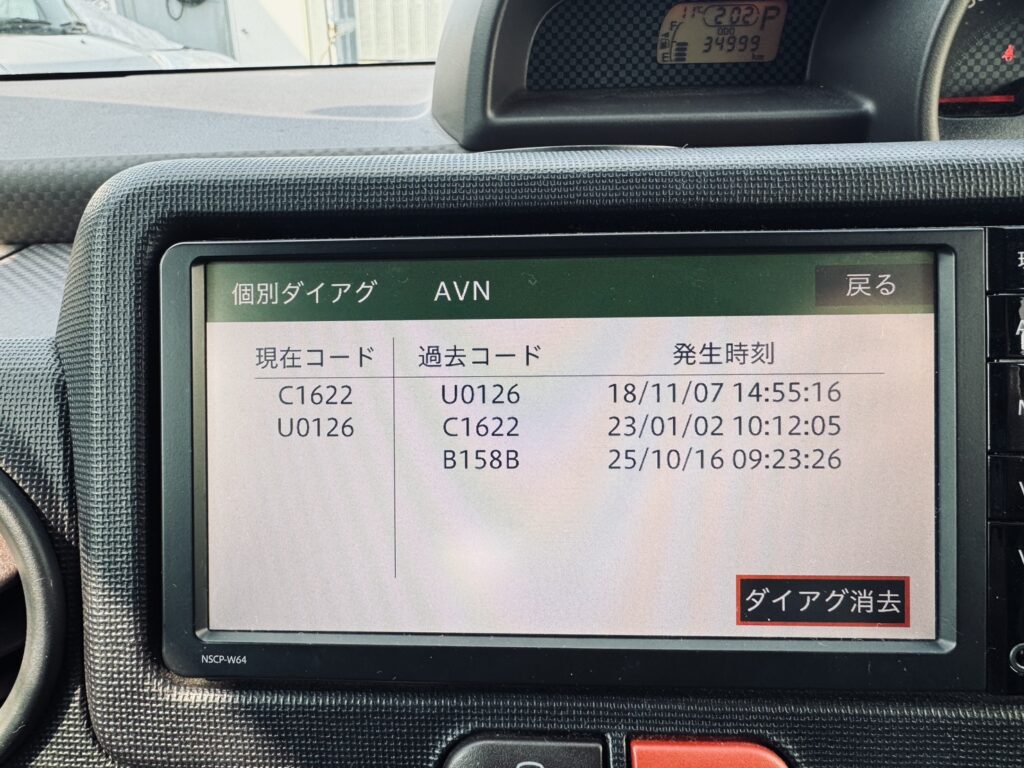

ナビをサービスモード（【現在地】押しながらスモールランプ３回ON-OFF繰り返す）をに入り、エラーコードを確認。

検出コード：

• C1622　カメラ信号不良
• U0126　ステアリングセンサー不良

この2つのコードから、 カメラ信号系・通信系の異常が疑われます。

■ 原因

調査の結果、

　キッキングプレート付近で配線をトリムに噛み込んでバックカメラ電源線の断線

を確認。

「たまに映る」という症状は、
このような断線・接触不良で非常に多いパターンです。

■ 修理内容

• 純正カメラは使用せず
  　社外バックカメラへ交換対応

配線も新規引き直しを行い、安定動作を確認しました。

■ 今回のポイント

今回の事例のポイントは以下です。

• 「たまに映る」は高確率で配線トラブル
• 診断機のエラーコードはヒントにはなるが確定ではない
• 年式的にも配線劣化が出やすい時期

■ まとめ

バックカメラ不良は

• カメラ本体
• 配線断線
• ナビ側不良

の切り分けが重要です。

特に今回のような症状は、
配線トラブルを優先的に疑うのが効率的です。

番外編

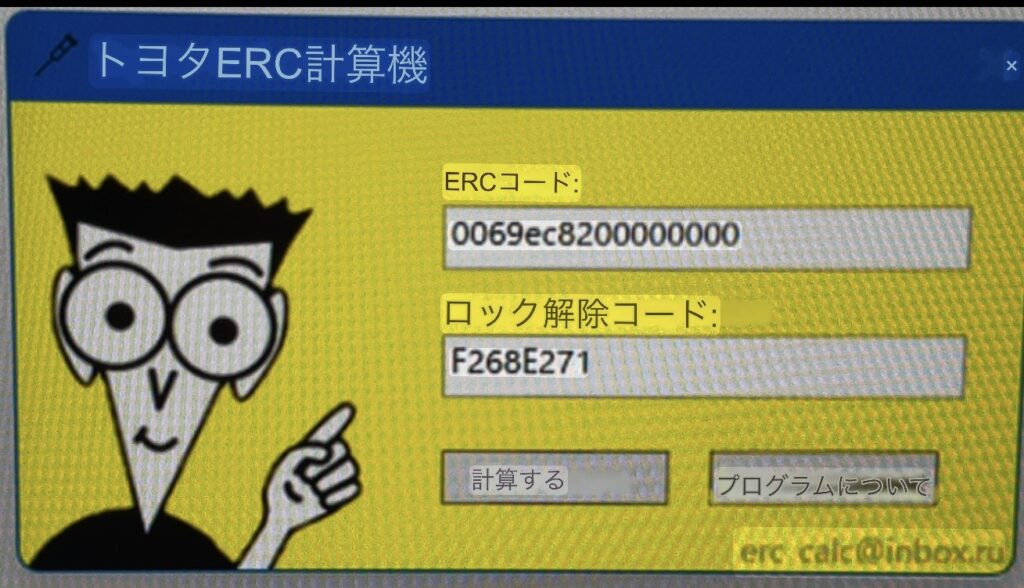

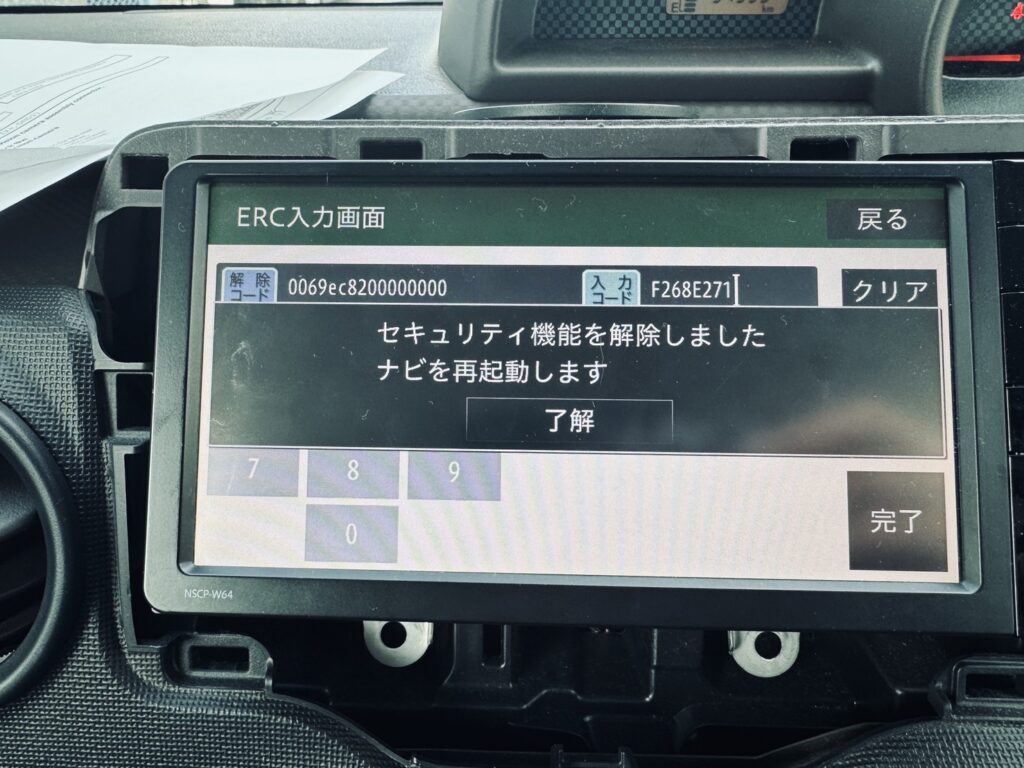

ナビを取り外ししたところ、お決まりのようにパスワード認証ロック画面になりましたので、ERC CALCソフトで解除。
